โรงผสมกลอง เป็นชุดอุปกรณ์ที่สามารถผสมยางมะตอยยางมะตอยและแร่เข้ากับส่วนผสมที่ออกแบบมาเพื่อผลิตส่วนผสมของยางมะตอยภายใต้อุณหภูมิที่กำหนด,drum mix plant เป็นที่รู้จักกันเป็นโรงงานผสมยางมะตอยอย่างต่อเนื่อง เมื่อเทียบกับเครื่องผสมยางมะตอยชนิดอื่น ๆ ความแตกต่างก็คือโหมดการผสม โรงงานยางมะตอยผสมกลองผสมผสานการอบแห้งและการผสมลงในถังเดียวกัน ขั้นตอนการผสมถังราดยางมะตอยเป็นแบบเรียบง่าย ด้วยคุณสมบัติโครงสร้างเรียบง่ายความเข้มสูงกำลังการผลิตขนาดใหญ่การใช้งานและการบำรุงรักษาง่ายจึงเหมาะกับสถานที่ก่อสร้างที่ต้องใช้ส่วนผสมของยางมะตอยเช่นทางหลวงถนนและสนามบิน




คดีที่ประสบความสำเร็จของเรา Aspphalt Drum Mix Plants สำหรับขาย

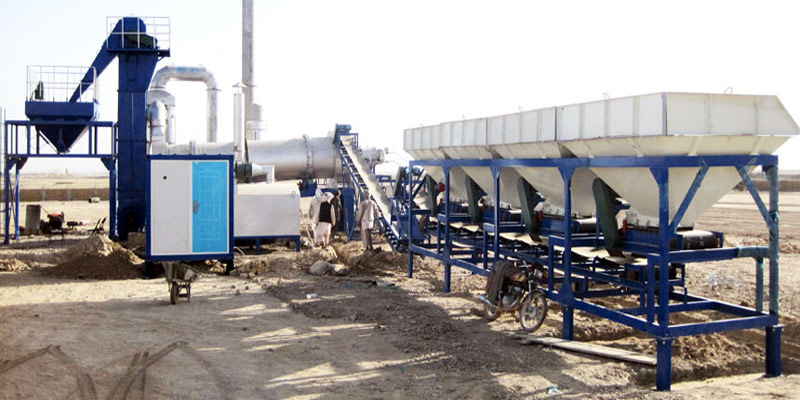

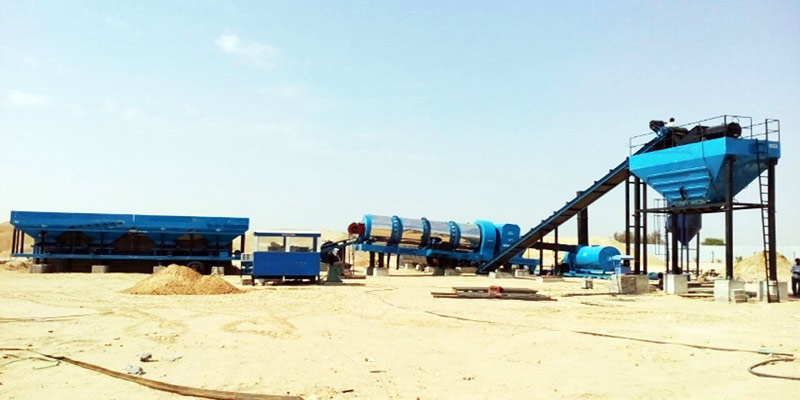

ในปีพ. ศ. 2560 โรงกลมยางมะตอย 60 ตันได้รับการส่งออกไปยัง ทาจิกิสถาน
ในปีพ. ศ. 2569 โรงงานผลิตถังผสมยางมะตอย 20t และ 60t ได้รับการส่งมอบให้กับ ยูเครน และ บอตสวานา
ในปี 2014 โรงงานผสมยางมะตอย 60 ตันของเราถูกส่งไปที่ บราซิล โรงงานยางมะตอยแอลซีดีขนาด 40 เอเคอร์สองชุดถูกส่งออกไปยัง แอลจีเรีย และ พม่า ; โรงงานผสมยางมะตอยผสมกลอง 20 ตันจำนวน 2 ชุดถูกส่งไปยัง ศรีลังกา



โรงงานผสมยางมะตอย VS โรงงานผลิตยางมะตอย

- ไม่มี intermittence ระหว่างการผลิต
- ใช้ Dryingand ในถังผสมเครื่องเป่าเดียวกัน
- การรวมความร้อนที่หัวถังกลอง
- ไม่จำเป็นต้องชั่งน้ำหนักรวมเป็นสองเท่า

- วิธีการผสมแบทช์
- การอบแห้งในถังดรัมเครื่องผสมยางมะตอย
- การรวมความร้อนที่ด้านล่างของถังซักผ้า
- การรวมตัวร้อนจะถูกชั่งน้ำหนักอีกครั้งในหอผสม
เหตุผลในการเลือกของเรา Asphalt Drum Mix Plant
1.โรงงานผลิตเครื่องผสมยางมะตอยของเรามีรูปแบบหลากหลายรูปแบบ ที่มีกำลังการผลิตขนาดใหญ่ตั้งแต่ 20 ~ 80 ตัน / ชั่วโมง
2. พื้นที่การเผาไหม้ของ แห้งกลองของเรา adopts anti-weary และ anti-materials เพื่อยืดอายุการใช้งาน ถังเป่าแห้งมีโครงสร้างที่เหมาะสมเพื่อให้แน่ใจว่ามีประสิทธิภาพความร้อนสูงและหลีกเลี่ยงการสูญเสียความร้อน
3. ฟิลเลอร์แร่มี อุปกรณ์หักศอก เพื่อหลีกเลี่ยงความแออัดของผง ผงเก่าและใหม่ชั่งด้วยวิธีการซ้อนทับในสัดส่วน ผงรีไซเคิลจากถังเก็บฝุ่นช่วยเพิ่มความพร้อมใช้งานของวัสดุและลดมลภาวะต่อสิ่งแวดล้อม
4. โรงงานผสมกลองของเรามีการออกแบบโมดูลาร์ ซึ่งมีการติดตั้งอย่างรวดเร็วและสะดวกในการขนส่ง
5. ระบบการนำน้ำมันใช้ เครื่องอัดแบรนด์ที่มีชื่อเสียงระดับนานาชาติ เพื่อรับประกันอุณหภูมิความร้อนของแอสฟัลท์ที่ถูกต้อง
หลักการทำงานของโรงงานผสมยางมะตอยกลอง
ขั้นแรกให้ทำการเติมสารผสมเย็นยางมะตอยและแร่ธาตุตามลำดับ จากนั้นนำผลึกเย็นมาผ่านถังกลั่น ในขณะที่แร่และยางมะตอยยังส่งมอบไปยังปริมณฑลของกลองด้านใน หลังจากที่มีการให้ความร้อนเย็นมวลรวมร้อนจะไหลเข้าสู่ปริมาตรของกลอง ดังนั้นวัสดุที่ผสมอยู่ด้วยกันอย่างต่อเนื่อง กระบวนการทำซ้ำเป็นเวลานานตลอดเวลา วิธีการอบแห้งของการเชื่อมต่อแบบเย็นใช้โหมดล่อง ผลิตภัณฑ์สำเร็จรูปถูกเทออกจากถังผสมของเครื่องอบแห้งที่ส่งไปยังสถานที่ก่อสร้าง
ระบบหลักของ Asphalt Drum Mix Plant
1. ระบบซัพพลายเชนเย็น
ระบบจ่ายน้ำเย็นแบบรวมประกอบด้วยถังเก็บความเย็น, ถังรวม, หน้าจอการสั่นสะเทือนเย็น, สายพานลำเลียงรวม, สายพานลำเลียงเป็นต้นด้านในของถังเก็บความเย็นของเรามีตัวกรอง การรวมในถังขยะสามารถตัดได้โดยอัตโนมัติ ประตูจำหน่ายติดตั้งอุปกรณ์เตือนภัย จะมีการตื่นตระหนกเมื่อรวมอยู่ภายใต้การเติมเต็ม หน้าจอการสั่นสะเทือนสามารถกรองการรวมตัวของอนุภาคขนาดใหญ่ซึ่งสามารถหลีกเลี่ยงความสูญเสียความร้อนในระหว่างกระบวนการผลิตได้ เครื่องป้อนรวมมีโมดูลมาตรฐานพร้อมการติดตั้งและขนส่งได้อย่างรวดเร็ว ระบบควบคุมความเย็นมีระบบควบคุมความถี่พร้อมการปรับอัตโนมัติในสัดส่วนแบบซิงโครนัส

2. ระบบอบแห้งและทำความร้อน
ระบบอบแห้งและความร้อนเป็นส่วนที่สำคัญที่สุดของโรงงานผสมยางมะตอยกลอง ความชื้นจะรวมอยู่ในระบบอบแห้งซึ่งจะช่วยให้มั่นใจได้ว่าส่วนผสมที่ผสมด้วยยางมะตอย ส่วนใหญ่มีอุปกรณ์สองเครื่อง ได้แก่ เครื่องเป่ากลองและการเผาไหม้ ใช้ถังอบแห้งเพื่อขจัดคราบสกปรก ชั้นฉนวนของถังกลั่นสามารถลดการสูญเสียความร้อนและการใช้พลังงานซึ่งจะช่วยเพิ่มประสิทธิภาพในการทำความร้อน เต้าเสียบของถังอบแห้งมีอุปกรณ์วัดอุณหภูมิซึ่งสามารถควบคุมอุณหภูมิโดยรวมของเครื่องเย็นได้โดยอัตโนมัติ เครื่องเผาใช้เพื่อให้ความร้อนสำหรับเครื่องอบแห้งแบบกลอง เตาของเรามีเตาเชื้อเพลิงและเตาถ่านซึ่งสามารถรับประกันความร้อนได้เพียงพอ

3. ระบบการชั่งน้ำหนัก
ระบบชั่งน้ำหนักประกอบด้วยการชั่งน้ำหนักรวมการวัดค่าตัวเติมและการชั่งน้ำหนักยางมะตอย เครื่องชั่งน้ำหนักรวมใช้เซนเซอร์ชั่งน้ำหนักที่มีชื่อเสียงซึ่งสามารถวัดได้อย่างถูกต้องและชดเชยข้อผิดพลาดโดยอัตโนมัติ มีน้ำหนักที่เหมาะสมเพื่อป้องกันไม่ให้โหลดบางส่วน เครื่องชั่งน้ำหนักบรรจุใช้การชั่งน้ำหนักของสกรูลำเลียง เครื่องชั่งน้ำหนักของเครื่องบรรจุมีซุ้มประตูหักและอุปกรณ์ป้องกันแรงดัน การชั่งน้ำหนักยางมะตอยใช้อุปกรณ์ป้องกันการล้นของสองขั้นตอน ยางมะตอยมีการวัดสองครั้งเพื่อให้แน่ใจว่าการชั่งน้ำหนักถูกต้อง

4. ระบบการจัดเก็บฝุ่น
ฟังก์ชั่นของระบบกำจัดฝุ่นคือลดความเข้มข้นในการปล่อยฝุ่นและปกป้องสิ่งแวดล้อม ระบบการเก็บฝุ่นแบบหลายขั้นตอนสามารถรวบรวมฝุ่นในขั้นตอนต่างๆเพื่อปรับปรุงวัตถุดิบที่มีอยู่และเพื่อให้มั่นใจได้ว่าคุณภาพของผลิตภัณฑ์สำเร็จรูป ด้านนอกของเครื่องกำจัดฝุ่นมีฉนวนชั้นเพื่อหลีกเลี่ยงการควบแน่นถุง ช่องระบายอากาศของเครื่องกำจัดฝุ่นถุงมีอุปกรณ์ป้องกันอุณหภูมิ การป้องกันรวมถึงการป้องกันความร้อนสูงเกินไปการป้องกันอากาศเย็นป้องกันการบุกรุกอุณหภูมิซึ่งสามารถหลีกเลี่ยงความเสียหายถุง

5. ระบบการผสม
โรงงานผสมยางมะตอยกลองไม่ได้ติดตั้งถังผสมแยกไว้ กระบวนการผสมจะดำเนินการในถังผสมแห้ง กระบวนการทำแห้งและการผสมจะดำเนินการพร้อมกันในเครื่องเดียวกัน ด้านในของถังผสมแห้งมีใบมีดผสมขนาดเล็กซึ่งสามารถผสมผสานวัสดุรวมยางมะตอยและยางมะตอยได้อย่างเท่าเทียมกัน อุปกรณ์ป้องกันอัคคีภัยที่มีอุปกรณ์ครบครันสามารถรับมือได้อย่างรวดเร็วภายใต้สภาวะฉุกเฉิน ใบมีดและซับมีความต้านทานการสึกหรอสูงและอายุการใช้งานยาวนาน

6. ระบบจัดเก็บผลิตภัณฑ์สำเร็จรูป
ถังเก็บผลิตภัณฑ์สำเร็จรูปมีฉนวนชั้นเพื่อลดการสูญเสียความร้อน การออกแบบโมดูลแยกประเภทถังเก็บข้อมูลสามารถบรรลุการติดตั้งได้อย่างรวดเร็ว ประตูระบายความร้อนและหุ้มฉนวนผ่านทางกระแสไฟฟ้าเพื่อหลีกเลี่ยงการยึดวัสดุ

7. ระบบควบคุมไฟฟ้า
โรงงานผสมยางมะตอยกลองมีระบบควบคุมไฟฟ้า ส่วนประกอบส่วนใหญ่จะดำเนินการผ่านระบบควบคุม การดำเนินการสามารถดำเนินการผ่านการสัมผัสนิ้วมือในแผงควบคุมและคอมพิวเตอร์ ระบบควบคุมไฟฟ้าสามารถควบคุมได้โดยอัตโนมัติกึ่งอัตโนมัติและด้วยตนเองซึ่งสะดวกสำหรับผู้ใช้ในการใช้งานและบำรุงรักษา ยิ่งไปกว่านั้นระบบควบคุมไฟฟ้าช่วยเพิ่มระบบอัตโนมัติของโรงงานผสมยางมะตอย

พารามิเตอร์ทางเทคนิค
โมเดล | ประสิทธิภาพ (t / h) | กำลังไฟทั้งหมด (kw) | การชั่งน้ำหนักแม่นยำ | การสิ้นเปลืองเชื้อเพลิง (kg / t) | ||
ข้อมูลรวม | Bitumen | ถ่านหิน | น้ำมัน | |||
DHB20 | 20 | 26 | ± 1.5% | ± 1% | 10 | 5.5-7 |
DHB40 | 40 | 58 | ± 1.5% | ± 1% | 10-13 | 5.5-7 |
DHB60 | 60 | 99 | ± 1.5% | ± 1% | 10-13 | 5.5-7 |
DHB80 | 80 | 196 | ± 1.5% | ± 1% | 10-13 | 5.5-7 |
